Yerden ısıtma sistemlerinde, “TERMINAL BOX”ın temel görevi, termostatlar, aktüatörler, sensörler ve pompa gibi çeşitli elektronik bileşenleri bir araya getirmek ve bunlar arasındaki elektriksel bağlantıları sağlamak ve yönetmektir.
ÖZELLİKLER
- Isıtma ve soğutma sistemleri için çoklu zone kontrolü sağlar.
- Tasarımınıza uygun olarak 24V AC ve 230V AC güç kaynağı seçenekleri sunar.
- Sistem bileşenleri, kablolama merkezinin voltaj kaynağından doğrudan beslenir.

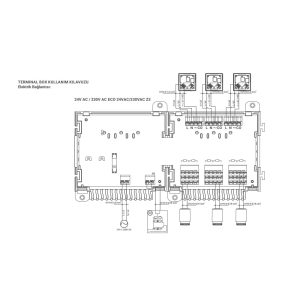

- Termostatlar ve aktüatörler gibi tüm sistem bileşenlerini birbirine bağlar.
- 230V AC güç çıkışı için topraklama özelliği ve kazan/pompa kontrolü için kuru kontak röle çıkışı (COM-NO) bulunur.
- Vidasız bağlantı özelliği.
- Açıkça tanımlanmış bağlantı terminallerini içerir.
- Standartlara uygun kablo yolu ve kablo gerginlik azaltıcı mekanizmaya sahiptir.
- Tesisat kurulum ihtiyaçlarına cevap verebilen esnek seçenekleri mevcuttur.
- Kolay kurulum ve optimum yerden ısıtma sıcaklığı ayarlama konforu sunar.
| Teknik Veriler | |
|---|---|
Renk |
Beyaz |
Güç Kaynağı |
230V AC, 24V AC |
Sigorta |
230V AC T4AH, 24V AC T2A |
Topraklama Düzeni |
Pompa kontrolü için topraklama terminal bloğu |
Kanal Sayısı |
3, 6, 9 veya 12 |
Gücü |
7 AMP @ 230V |

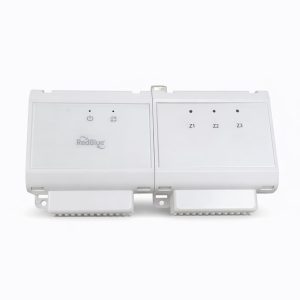

LED Göstergesi |
Gücün açık/kapatma durumu, Pompa/Kazan,
Isıtma/Soğutma (CO), Bölge göstergesi |
Pompa Koruması |
Periyodik çalıştırma |
Pompa Çıkışı |
230V AC |
Jeneratör Çıkışı |
Voltajsız |
Koruma Sınıfı |
IP20 – Class II |
Çalışma Sıcaklığı |
(0°C) – (40°C) |
Ortam Nemi |
20 – 90 % rh |
Depolama Sıcaklığı |
(-20°C) – (60°C) |
Isıtma ve Soğutma |
Isıtma / Soğutma Değişim Kontrolü |
Montaj Tipi |
Duvara montaj veya DIN rayı |
Bağlantı Tipi |
Vidalı Bağlantı |
Sertifikasyon |
CE, RoHS |
Garanti |
2 Yıl |
Gövde |
Alev geciktirici özellikli ABS |
Eco: Termostat ve aktüatör bağlantısı içerir.
Comfort: Termostat, Aktüatör, Boyler ve Pompa bağlantısı içerir.
